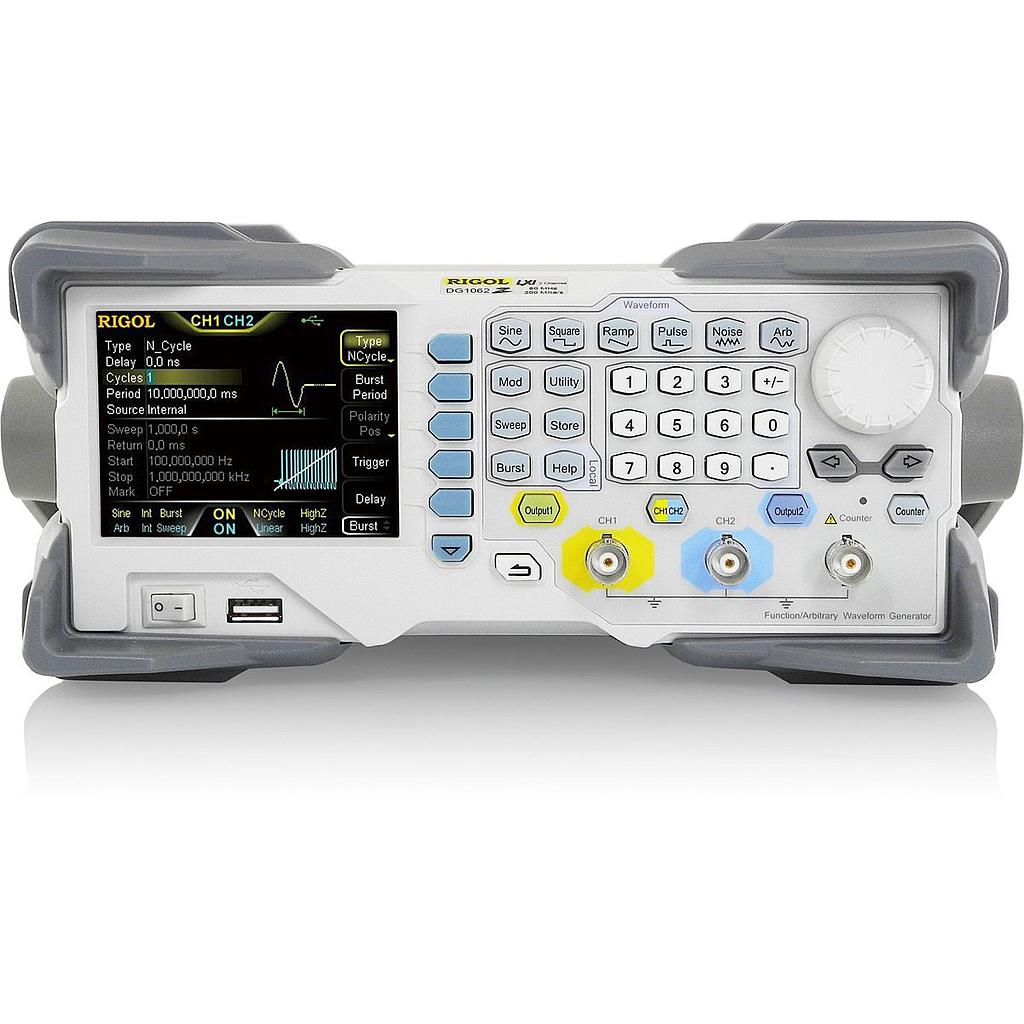

Giới thiệu về Máy phát xung tùy ý Rigol DG1022Z
Máy phát xung tùy ý Rigol DG1022Z là một thiết bị phát xung đa năng, được thiết kế để đáp ứng nhu cầu của các kỹ sư và nhà nghiên cứu trong việc tạo ra các dạng sóng phức tạp. Với khả năng phát xung lên đến 25MHz và tốc độ lấy mẫu 200MSa/s, DG1022Z là công cụ lý tưởng cho các ứng dụng trong lĩnh vực điện tử và viễn thông.
Phân tích thông số kỹ thuật chính
DG1022Z có hai kênh độc lập, cho phép phát đồng thời hai dạng sóng khác nhau. Tần số tối đa là 25MHz cho các dạng sóng Sine, Square và Pulse, trong khi dạng Ramp có tần số tối đa 500kHz. Độ phân giải tần số là 1 µHz, đảm bảo độ chính xác cao trong các ứng dụng yêu cầu.
Thiết bị hỗ trợ 160 dạng xung tùy ý, bao gồm các dạng như Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, và nhiều dạng khác. Điều này cho phép người dùng tùy chỉnh dạng sóng theo nhu cầu cụ thể của mình.
Thông số đầu ra và độ chính xác
DG1022Z cung cấp dải đo từ 1.0mVpp đến 10Vpp tùy thuộc vào tần số. Độ chính xác của thiết bị là ±1% của thiết lập ± 1mV, với độ phẳng điển hình là ±0.1dB cho tần số ≤10MHz. Điều này đảm bảo rằng các tín hiệu phát ra có độ chính xác và ổn định cao.
Ưu điểm và hạn chế
Ưu điểm nổi bật của DG1022Z là khả năng tạo ra nhiều dạng sóng tùy ý, cùng với độ chính xác và độ ổn định cao. Tuy nhiên, hạn chế có thể nằm ở băng thông của dạng Ramp chỉ đạt 500kHz, có thể không phù hợp cho một số ứng dụng yêu cầu băng thông cao hơn.
Ứng dụng thực tế
DG1022Z được sử dụng rộng rãi trong các phòng thí nghiệm nghiên cứu và phát triển, đặc biệt trong các lĩnh vực điện tử, viễn thông và tự động hóa. Khả năng tạo ra các dạng sóng phức tạp giúp thiết bị này trở thành công cụ không thể thiếu cho việc kiểm tra và phát triển các hệ thống điện tử tiên tiến.
So sánh và phân tích
Khi so sánh với các sản phẩm cùng loại, DG1022Z nổi bật với khả năng tạo ra nhiều dạng sóng tùy ý và độ chính xác cao. Tuy nhiên, người dùng cần cân nhắc về băng thông của dạng Ramp khi lựa chọn thiết bị cho các ứng dụng cụ thể.
Với các tính năng và thông số kỹ thuật mạnh mẽ, Rigol DG1022Z là lựa chọn hàng đầu cho các kỹ sư và nhà nghiên cứu cần một máy phát xung linh hoạt và đáng tin cậy.
