Giới thiệu về Đầu dò Phân tích Logic RIGOL PLA3204

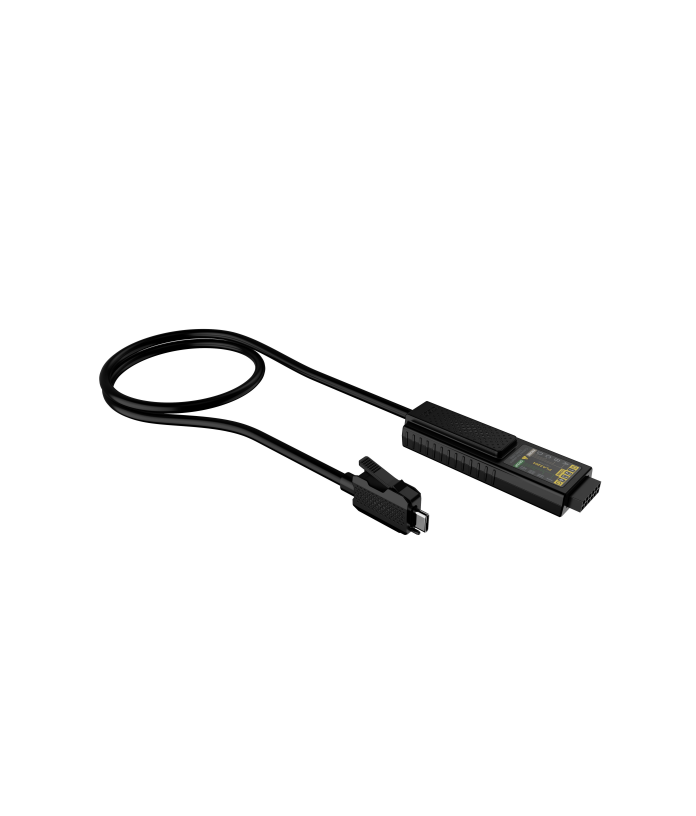

Đầu dò Phân tích Logic RIGOL PLA3204 là một thiết bị phụ kiện quan trọng dành cho máy hiện sóng kỹ thuật số dòng MHO/DHO5000. Được thiết kế để hỗ trợ các kỹ sư và nhà nghiên cứu trong việc phân tích tín hiệu, sản phẩm này mang lại độ chính xác cao và tính linh hoạt trong nhiều ứng dụng công nghiệp và nghiên cứu.
Phân tích các thông số kỹ thuật chính
PLA3204 được trang bị 4 kênh đầu vào, cho phép theo dõi và phân tích nhiều tín hiệu đồng thời. Dải ngưỡng điện áp ±15 V cùng với độ chính xác ngưỡng ±(100 mV + 3% của giá trị ngưỡng cài đặt) đảm bảo khả năng đo lường chính xác. Điện áp đầu vào tối đa ±40 V (đỉnh) và dải điện áp động đầu vào tối đa ±10 V + ngưỡng giúp sản phẩm hoạt động ổn định trong nhiều điều kiện khác nhau.
Đầu dò có khả năng phát hiện xung nhỏ nhất 5 ns và biên độ điện áp tối thiểu 500 mVpp, điều này rất quan trọng khi cần phân tích các tín hiệu nhanh và có biên độ thấp. Trở kháng đầu vào 100 kΩ ± 1% và điện dung đầu vào khoảng 11 pF giúp giảm thiểu nhiễu và tối ưu hóa độ chính xác của phép đo.
Ưu điểm và hạn chế
Ưu điểm lớn nhất của PLA3204 là khả năng đo lường chính xác và linh hoạt, phù hợp cho nhiều ứng dụng khác nhau. Tuy nhiên, cần lưu ý rằng chiều dài cáp khoảng 120 cm và chiều dài dây đo khoảng 25 cm có thể hạn chế trong một số trường hợp cần đo ở khoảng cách xa.
Ứng dụng thực tế
PLA3204 được sử dụng rộng rãi trong các môi trường công nghiệp và nghiên cứu, nơi cần phân tích tín hiệu chính xác. Khả năng hoạt động trong môi trường từ 0℃ đến 50℃ với độ ẩm 0 đến 80% RH giúp sản phẩm này phù hợp cho nhiều điều kiện làm việc khác nhau.
So sánh và phân tích
Trong phân khúc phụ kiện máy hiện sóng, PLA3204 nổi bật với khả năng đo lường chính xác và độ bền cao. Mặc dù không có dữ liệu cụ thể để so sánh với các đối thủ cạnh tranh, nhưng các thông số kỹ thuật của sản phẩm này cho thấy nó là một lựa chọn đáng tin cậy cho các kỹ sư và nhà nghiên cứu.
