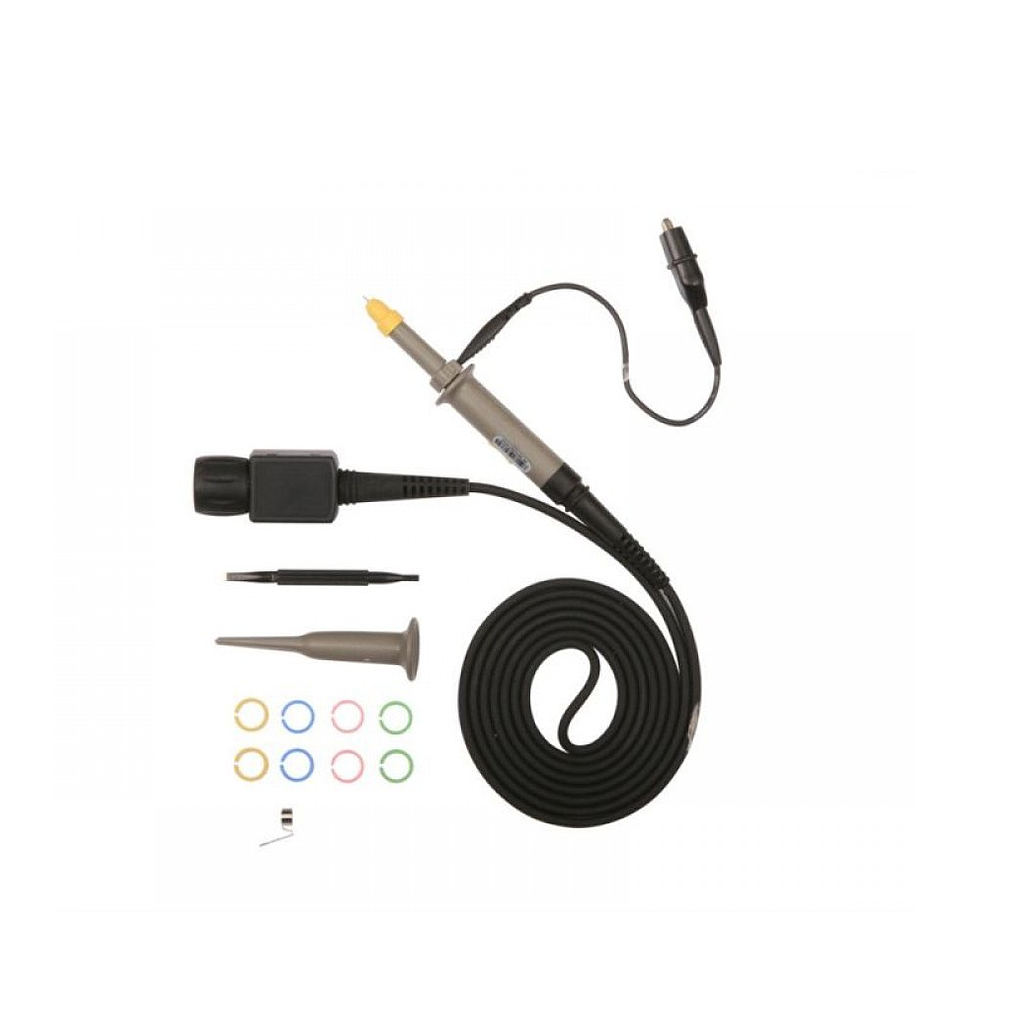

Giới thiệu về đầu đo thụ động RIGOL PVP2150
Đầu đo thụ động RIGOL PVP2150 là một phụ kiện quan trọng cho máy hiện sóng, được thiết kế để cung cấp độ chính xác và độ tin cậy cao trong các ứng dụng đo lường tín hiệu. Với băng thông lên đến 150MHz ở chế độ 10X, sản phẩm này đáp ứng nhu cầu của các kỹ sư và nhà nghiên cứu trong việc phân tích tín hiệu phức tạp.
Phân tích thông số kỹ thuật
Băng thông và thời gian tăng
Đầu đo RIGOL PVP2150 có hai chế độ hoạt động: 1X và 10X. Ở chế độ 1X, băng thông từ DC đến 35 MHz với thời gian tăng 10 ns, trong khi ở chế độ 10X, băng thông mở rộng lên đến 150 MHz với thời gian tăng chỉ 2.3 ns. Điều này cho phép đo lường chính xác các tín hiệu nhanh và phức tạp.
Tỷ lệ suy hao và điện trở đầu vào
Sản phẩm hỗ trợ tỷ lệ suy hao 10:1 hoặc 1:1, có thể chuyển đổi dễ dàng tùy theo yêu cầu ứng dụng. Điện trở đầu vào ở chế độ 1X là 1 MΩ ± 1% và ở chế độ 10X là 10 MΩ ± 1%, đảm bảo độ chính xác cao trong các phép đo.
Điện áp đầu vào tối đa và điện dung đầu vào
Đầu đo này có khả năng chịu điện áp đầu vào tối đa 150 VRMS ở chế độ 1X và 300 VRMS ở chế độ 10X, phù hợp cho các ứng dụng công nghiệp. Điện dung đầu vào là 50 pF ± 20 pF ở chế độ 1X và 10 pF ± 5 pF ở chế độ 10X, giúp giảm thiểu nhiễu và cải thiện độ chính xác.
Ưu điểm và hạn chế
Ưu điểm chính của RIGOL PVP2150 là khả năng chuyển đổi linh hoạt giữa các chế độ, băng thông rộng và độ chính xác cao. Tuy nhiên, trọng lượng khoảng 40 g có thể là một hạn chế nhỏ trong các ứng dụng cần di chuyển nhiều.
Ứng dụng thực tế
Đầu đo này lý tưởng cho các ứng dụng đo lường tín hiệu trong phòng thí nghiệm và môi trường công nghiệp, nơi cần độ chính xác cao và khả năng chịu điện áp lớn. Các kỹ sư có thể sử dụng nó để phân tích tín hiệu điện tử, kiểm tra mạch và nghiên cứu phát triển sản phẩm.
Phân tích so sánh
So với các sản phẩm cùng loại trên thị trường, RIGOL PVP2150 nổi bật với khả năng chuyển đổi tỷ lệ suy hao và băng thông rộng. Tuy nhiên, để có cái nhìn toàn diện, người dùng nên so sánh với datasheet của các sản phẩm khác để đảm bảo phù hợp với nhu cầu cụ thể.
