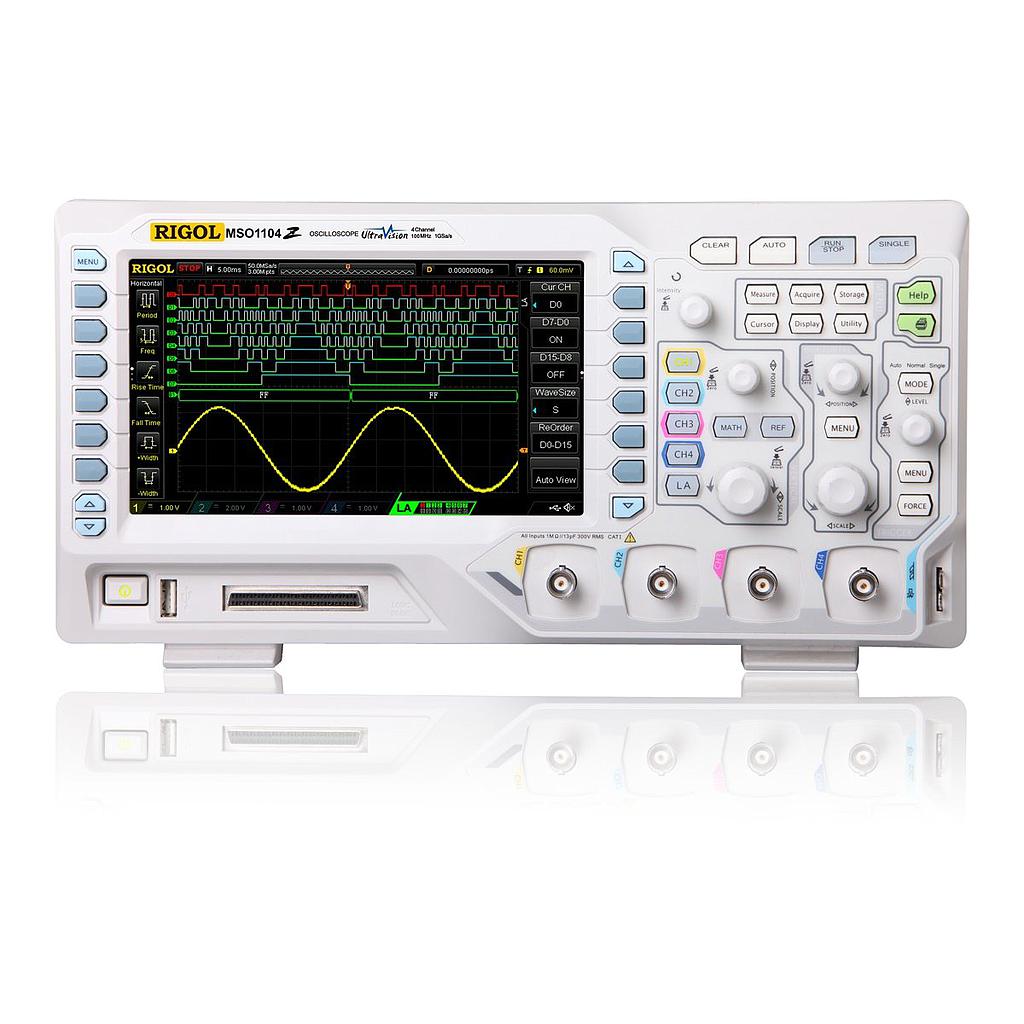

Giới thiệu về máy hiện sóng số RIGOL MSO1104Z

Máy hiện sóng số RIGOL MSO1104Z là một thiết bị đo lường điện tử được thiết kế để phục vụ các kỹ sư và nhà nghiên cứu trong việc phân tích tín hiệu phức tạp. Với băng thông 100Mhz và khả năng xử lý đồng thời 4 kênh tương tự và 16 kênh logic, sản phẩm này mang lại sự linh hoạt và hiệu quả trong nhiều ứng dụng kỹ thuật.

Phân tích thông số kỹ thuật chính

Băng thông và số kênh

Máy hiện sóng RIGOL MSO1104Z có băng thông 100Mhz, cho phép nó xử lý các tín hiệu có tần số cao một cách chính xác. Với 4 kênh tương tự và 16 kênh logic, thiết bị này cung cấp khả năng phân tích đa dạng, phù hợp cho các ứng dụng cần đo lường nhiều tín hiệu cùng lúc.

Tốc độ lấy mẫu và bộ nhớ

Tốc độ lấy mẫu của MSO1104Z đạt 1Gsa/s cho kênh tương tự và 8 kênh logic, đảm bảo độ chính xác cao trong việc thu thập dữ liệu. Bộ nhớ 12Mpts cho mỗi kênh giúp lưu trữ dữ liệu dài hạn mà không mất chi tiết.

Khả năng hiển thị và giao tiếp

Màn hình 7 inch với độ phân giải 800x480 pixel cung cấp giao diện người dùng rõ ràng và dễ sử dụng. Các cổng giao tiếp như USB Host, USB Device, LAN, và Aux Output (TrigOut/PassFail) giúp kết nối dễ dàng với các thiết bị khác.

Ưu điểm và hạn chế

Ưu điểm

• Độ chính xác cao: Với tốc độ bắt sóng 30,000 wfms/s, MSO1104Z có khả năng phát hiện và phân tích các sự kiện ngắn hạn một cách hiệu quả.
• Đa kênh: Khả năng xử lý đồng thời nhiều kênh giúp tiết kiệm thời gian và tăng hiệu suất làm việc.
• Giao diện thân thiện: Màn hình lớn và các cổng giao tiếp đa dạng giúp người dùng dễ dàng thao tác và kết nối.

Hạn chế

• Sản phẩm ngừng sản xuất: Điều này có thể gây khó khăn trong việc tìm kiếm phụ kiện thay thế hoặc hỗ trợ kỹ thuật.
• Trọng lượng và kích thước: Với kích thước 313.1x160.8x122.4mm và trọng lượng 3.2kg, thiết bị có thể không phù hợp cho các ứng dụng di động.

Ứng dụng thực tế

RIGOL MSO1104Z là lựa chọn lý tưởng cho các ứng dụng trong nghiên cứu và phát triển, kiểm tra sản phẩm, và giáo dục. Khả năng đo lường chính xác và đa kênh giúp nó phù hợp cho việc phân tích tín hiệu trong các hệ thống phức tạp như viễn thông, điện tử tiêu dùng, và tự động hóa công nghiệp.

So sánh và đánh giá

So với các sản phẩm cùng phân khúc, MSO1104Z nổi bật với khả năng đa kênh và tốc độ lấy mẫu cao. Tuy nhiên, việc ngừng sản xuất có thể là một yếu tố cần cân nhắc khi quyết định đầu tư vào thiết bị này. Ước tính dựa trên thông lệ kỹ thuật; vui lòng đối chiếu datasheet để xác nhận.
