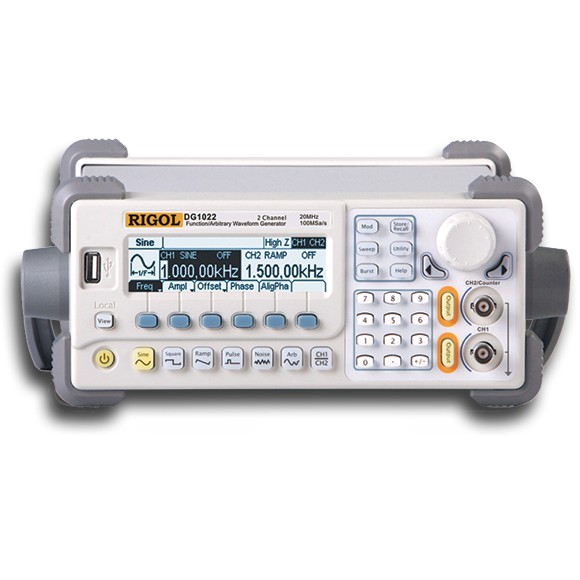

Giới thiệu về máy phát xung Rigol DG1022

Máy phát xung Rigol DG1022 là một phần của dòng DG1000, được thiết kế để tạo ra các dạng sóng chính xác và ổn định. Sản phẩm này sử dụng công nghệ Direct Digital Synthesis (DDS) giúp tạo ra tín hiệu với độ méo thấp và độ ổn định cao. Đây là lựa chọn lý tưởng cho các kỹ sư và nhà nghiên cứu trong các lĩnh vực điện tử và viễn thông.

Phân tích thông số kỹ thuật chính

• Số kênh: 2 kênh, cho phép phát sóng đồng thời.
• Dạng sóng phát: Hỗ trợ nhiều dạng sóng như Sin, Vuông, Răng cưa, Tam giác, Xung, Sóng nhiễu và Arb (Arbitrary Waveform).
• Tần số sóng sin: Từ 1 µHz đến 20 MHz, phù hợp cho nhiều ứng dụng khác nhau.
• Độ phân giải: 1 µHz, cho phép điều chỉnh tần số cực kỳ chính xác.
• Độ chính xác: ± 50 ppm trong 90 ngày và ± 100 ppm trong 1 năm, đảm bảo độ tin cậy lâu dài.
• Giao tiếp chuẩn: USB Device & USB Host, hỗ trợ lưu trữ qua U-disc.

Ưu điểm và hạn chế

Ưu điểm

• Công nghệ DDS tiên tiến: Giúp tạo ra tín hiệu sạch và ổn định.
• Đa dạng dạng sóng: Hỗ trợ nhiều dạng sóng tiêu chuẩn và 48 dạng sóng tùy chỉnh.
• Khả năng điều khiển từ xa: Hỗ trợ điều khiển qua lệnh, thuận tiện cho các ứng dụng tự động hóa.
• Giao diện đồ họa rõ ràng: Dễ dàng sử dụng với menu tiếng Trung và tiếng Anh.

Hạn chế

• Màn hình LCD đen trắng: Có thể hạn chế trong việc hiển thị đồ họa phức tạp.
• Giới hạn băng thông: Băng thông sóng nhiễu chỉ 5 MHz, có thể không đủ cho một số ứng dụng đặc thù.

Ứng dụng thực tế

Máy phát xung Rigol DG1022 thường được sử dụng trong các phòng thí nghiệm nghiên cứu và phát triển, nơi cần tạo ra các dạng sóng chính xác để kiểm tra và phát triển thiết bị điện tử. Ngoài ra, thiết bị này cũng phù hợp cho các ứng dụng trong giáo dục, giúp sinh viên hiểu rõ hơn về các khái niệm liên quan đến tín hiệu và dạng sóng.

Phân tích so sánh

Khi so sánh với các sản phẩm khác trong cùng phân khúc, Rigol DG1022 nổi bật với công nghệ DDS tiên tiến và khả năng tạo ra nhiều dạng sóng khác nhau. Tuy nhiên, màn hình LCD đen trắng có thể là một điểm trừ so với các sản phẩm có màn hình màu. Độ chính xác và độ phân giải cao là những yếu tố quan trọng giúp sản phẩm này duy trì vị thế cạnh tranh trên thị trường.
