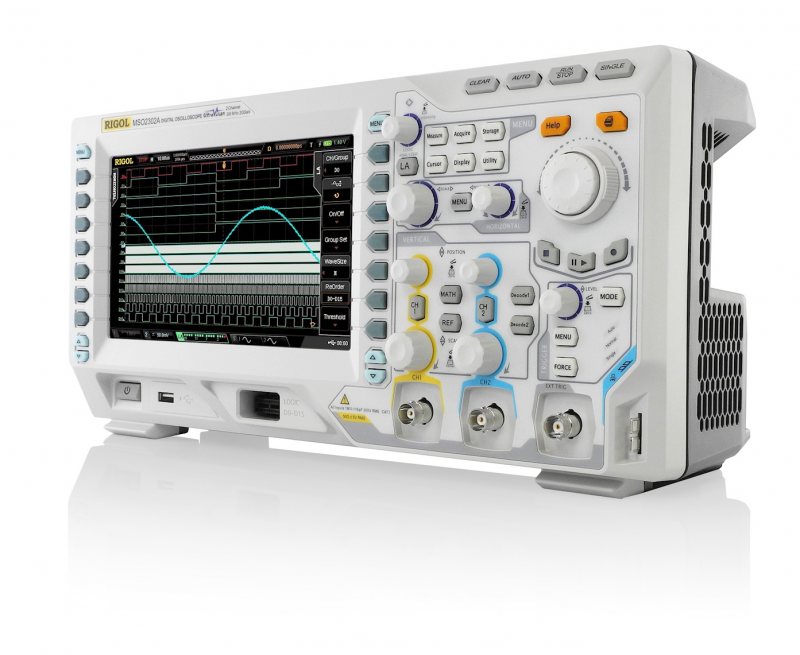

Giới thiệu về máy hiện sóng RIGOL MSO2302A
Máy hiện sóng RIGOL MSO2302A là một thiết bị phân tích tín hiệu tiên tiến, được thiết kế đặc biệt cho các kỹ sư và nhà phân tích tín hiệu. Với băng tần 300 MHz và khả năng phân tích logic 16 kênh, sản phẩm này cung cấp một giải pháp toàn diện cho việc đo lường và phân tích tín hiệu phức tạp.
Phân tích các thông số kỹ thuật chính
Băng tần và số kênh
Với băng tần 300 MHz và 2 kênh, MSO2302A đáp ứng nhu cầu phân tích tín hiệu trong các ứng dụng công nghiệp và nghiên cứu. Khả năng phân tích logic với 16 kênh cho phép người dùng theo dõi và phân tích nhiều tín hiệu số cùng lúc.
Tốc độ lấy mẫu và bộ nhớ
Tốc độ lấy mẫu lên tới 2 GSa/s (đơn kênh) và 1 GSa/s (hai kênh) đảm bảo độ chính xác cao trong việc thu thập dữ liệu. Bộ nhớ sâu lên tới 56Mpts (tùy chọn) giúp lưu trữ và phân tích dữ liệu chi tiết hơn, đặc biệt hữu ích trong các ứng dụng yêu cầu độ phân giải cao.
Công nghệ UltraVision
Công nghệ UltraVision giúp tăng cường khả năng xử lý và hiển thị dạng sóng với tốc độ chụp lên tới 50,000 wfs/s. Điều này cho phép người dùng quan sát và phân tích các hiện tượng tín hiệu nhanh chóng và hiệu quả.
Ưu điểm và hạn chế
Ưu điểm
- Khả năng phân tích đa dạng: Hỗ trợ nhiều loại phép đo tự động và chức năng giải mã bus nối tiếp như RS232, I2C, SPI, CAN.
- Kết nối linh hoạt: Tích hợp các cổng kết nối USB Host, USB Device, LAN (LXI Core Device 2011), AUX.
- Màn hình lớn: Màn hình TFT 8 inch với độ phân giải 800x480 giúp hiển thị rõ ràng và chi tiết.
Hạn chế
- Trọng lượng: Với trọng lượng 3.9 kg, thiết bị có thể không phù hợp cho các ứng dụng di động.
- Chi phí: Chi phí có thể cao đối với các dự án nhỏ hoặc ngân sách hạn chế.
Ứng dụng thực tế
Máy hiện sóng RIGOL MSO2302A lý tưởng cho các ứng dụng trong nghiên cứu và phát triển, kiểm tra sản phẩm, và giảng dạy. Khả năng phân tích tín hiệu và đo lường chính xác giúp tối ưu hóa quy trình làm việc trong các lĩnh vực như viễn thông, điện tử tiêu dùng, và công nghệ ô tô.
So sánh và đánh giá
So với các sản phẩm cùng phân khúc, MSO2302A nổi bật với khả năng phân tích logic và tốc độ chụp dạng sóng cao. Tuy nhiên, người dùng cần cân nhắc về trọng lượng và chi phí khi lựa chọn thiết bị phù hợp với nhu cầu cụ thể.
