Giới thiệu về đầu dò dòng điện RIGOL PCA1150B và đầu dò logic RIGOL PLA2216
Đầu dò dòng điện RIGOL PCA1150B và đầu dò logic RIGOL PLA2216 đều là phụ kiện quan trọng cho máy hiện sóng, được thiết kế để đáp ứng các nhu cầu đo lường khác nhau trong kỹ thuật điện tử. PCA1150B chuyên dùng để đo dòng điện với độ chính xác cao, trong khi PLA2216 hỗ trợ phân tích tín hiệu logic đa kênh.
Bảng so sánh kỹ thuật
| Thông số | RIGOL PCA1150B | RIGOL PLA2216 |
|---|---|---|
| Băng thông | DC ~ 10 MHz | N/A |
| Dòng liên tục tối đa | 150 A RMS | N/A |
| Số kênh đầu vào | N/A | 16 |
| Điện áp đầu vào tối đa | 600 V CAT II / 300 V CAT III | ±40 V |
| Độ chính xác | ±1% ±100 mA | ± (100 mV + 3% giá trị ngưỡng cài đặt) |
| Độ trễ | 36 ns (đầu dò) + 5 ns (cáp BNC) | N/A |
Phân tích ưu điểm và nhược điểm
RIGOL PCA1150B
- Ưu điểm: Khả năng đo dòng điện cao, độ chính xác tốt, băng thông rộng.
- Nhược điểm: Không phù hợp cho phân tích tín hiệu logic.
RIGOL PLA2216
- Ưu điểm: Hỗ trợ 16 kênh đầu vào, phù hợp cho phân tích tín hiệu logic phức tạp.
- Nhược điểm: Không thể đo dòng điện lớn, độ chính xác ngưỡng phụ thuộc vào cài đặt.
Ứng dụng điển hình

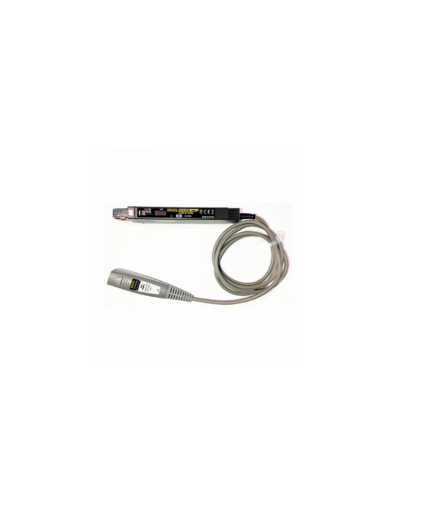

Đầu dò dòng điện RIGOL PCA1150B
Thích hợp cho các ứng dụng đo dòng điện cao trong các hệ thống điện tử công suất, kiểm tra và bảo trì thiết bị điện.
Đầu dò logic RIGOL PLA2216
Phù hợp cho các kỹ sư cần phân tích tín hiệu logic trong thiết kế và thử nghiệm mạch số.
Việc lựa chọn giữa PCA1150B và PLA2216 phụ thuộc vào nhu cầu đo lường cụ thể của bạn. PCA1150B là lựa chọn lý tưởng cho các ứng dụng yêu cầu đo dòng điện cao, trong khi PLA2216 là công cụ mạnh mẽ cho phân tích tín hiệu logic đa kênh.
